建筑热工多路温度热流巡回检测仪主要组成与技术特点

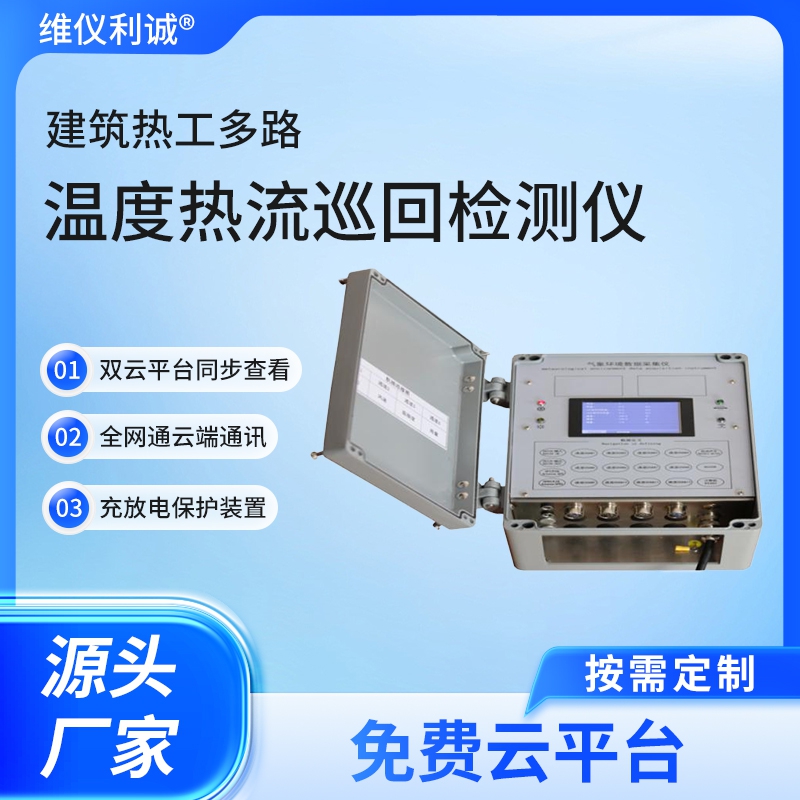

建筑热工多路温度热流巡回检测仪

主要组成与技术特点

1. 传感器部分

• 温度传感器：多采用热电偶（如 T 型、K 型）或 Pt100 铂电阻，具有响应快、精度高的特点。根据检测需求，可贴装在材料表面（测表面温度）或埋入材料内部（测内部温度梯度）。

• 热流传感器：核心是 “热流计”，通常为薄片式（厚度 1-3mm），可直接粘贴在墙体、屋面等表面（或埋入材料层），通过感知热量传递产生的温差，换算出热流密度。

2. 主机（数据采集单元）

• 多路巡回检测：支持多通道（常见 8-128 路，可扩展）自动切换采集，无需人工干预，避免手动测量的误差和效率低下问题。

• 高精度采集：温度测量精度通常达 ±0.1℃~±0.5℃，热流密度测量精度 ±2%~±5%（满量程），满足建筑热工检测的标准要求（如 GB/T 13475《建筑构件稳态热传递性质的测定》）。

• 稳定存储与抗干扰：内置大容量存储（可存数万组数据），具备抗电磁干扰设计（建筑现场可能有电机、空调等干扰源），保证数据稳定性。

3. 数据分析软件

• 实时显示：动态展示各测点温度、热流密度曲线，直观反映变化趋势。

• 数据处理：自动计算传热系数（K）、热阻（R=1/K）、温差等热工参数，生成检测报告（符合行业标准格式）。

• 数据导出：支持 Excel、PDF 等格式导出，方便后续分析或存档。
