一、产品概述:

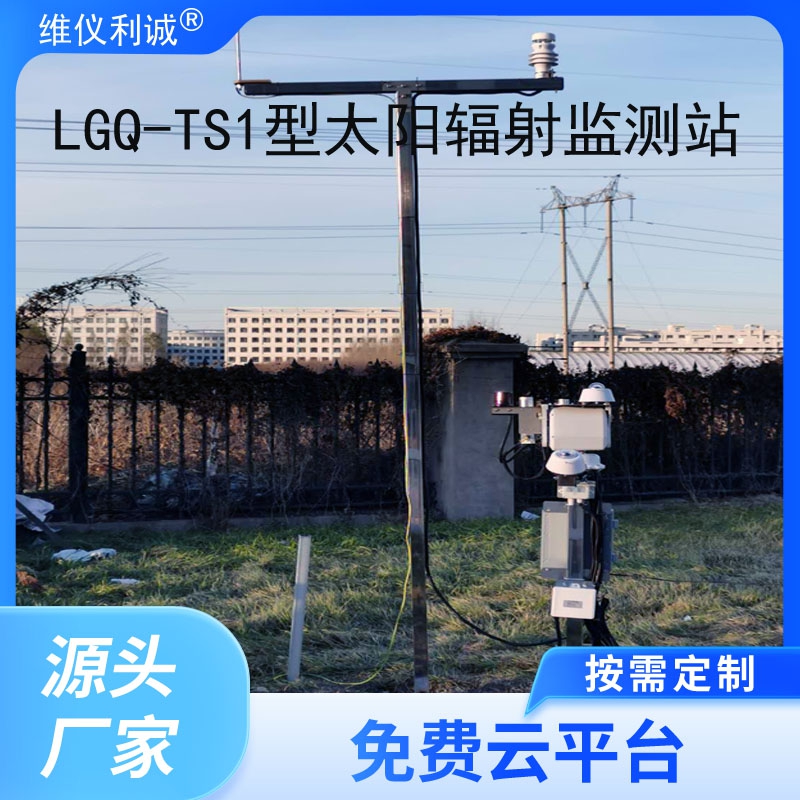

LGQ-TS1型智慧云联数字高精度太阳辐射监测站是针对气候变化、大气环境、生态环境、太阳能资源、耐气候试验监测需求研发的高精度辐射收支监测站。太阳辐射是气象观测指标中重要内容,根据国际气象组织WMO标准要求,太阳辐射标准观测分为:(总辐射、散射辐射、直接辐射、反射辐射、净全辐射、长波辐射), 太阳辐射分光谱观测分为:(紫外光、可见光、紫蓝光、绿光、橙红光、近红外光,远红外光)对此项内容的记录分析将对人类研究太阳能、气象、环境海洋、农业生态、建筑材料等起到重大作用。
二、产品特点:
1、实时数据监测:可采集、分析气象数据多达十几种,包括有太阳总辐射、太阳直接辐射、太阳散射辐射、太阳反射辐射、太阳净全辐射、太阳长波辐射、太阳分光谱辐射、日照时数、GPS时间、太阳高度角、太阳方位角、日出时间、日落时间等多种监测数据。
2、科技型采集仪:太阳辐射数据采集仪采用新一代32位MCU处理器,板载集成高精度GPS、GPRS、Bluetooth数字芯片,可对采集时间进行精准校正并进行高精度定位。
3、简易安装:所有传感器、采集器、供电系统、支架连接件均按模块化快接方式设计。支架主体统一化采用304不锈钢50*50拉丝抛光方管,不易生锈、美观大方。简洁易懂,便于拆装是产品搭建的设计灵魂,现场安装只需1人自行组装调试。
4、全网通讯:云智慧气象环境数据采集器板载集成有4G十三模全通通无线通讯模块,可支持移动、联通、电信的2G\3G\4G手机卡。无需配置,上电自动连接智慧气象网络化云平台。
5、双云平台:电脑云与手机云同步开放。针对于电脑端用户可以在web浏览器中登录云平台进行数据查看、下载、控制、分析。针对于手机端用户可以通过微信扫码登录APP云端软件进行数据的查询分析。
6、软件管理:云端软件支持多级用户权限管理和职能分配、动态展示全域气象环境因子浓度分布、支持数据的查询与分析、数据报警设置,报警推送,事件处理统计,多角度深挖科学化数据支持;通过与前端智能设备通讯交互、智能分析、控制联动、可让使用管理人员及时了解数据中心运行状况,实现对数据中心全面管控。
7、绿色电源:支持AC220V和DC9~36V双模式供电,电源管理模块采用新一代智能管理器,可根据供电情况自动切换交、直流供电方式,并具有充放电保护装置,避免过充、过放对电池寿命产生伤害。
8、全球型跟踪器:我们为直接辐射传感器和散射辐射传感器配备有全球自适应型全自动太阳跟踪器。该款跟踪器可在南纬小于60°、北纬小于60°的全球范围内正常使用,使用温度范围在-40~60℃
三、技术指标:
技术参数 | 测量范围 | 解析度 | 准确度 | 单位 |
总辐射 | 0~2000 | 1 | ≤5% | w/m2 |
直接辐射 | 0~2000 | 1 | ≤2% | w/m2 |
散射辐射 | 0~2000 | 1 | ≤5% | w/m2 |
净辐射 | -2000~2000 | 1 | ≤5% | w/m2 |
反射辐射 | 0~2000 | 1 | ≤5% | w/m2 |
分光辐射 | 0~2000 | 1 | ≤5% | w/m2 |
长波辐射 | -500~500 | 1 | ≤5% | w/m2 |
电源系统 | 交流220V | 对现场气象站供电,保证正常工作。 | 用户根据现场情况选择供电方式 |
直流12V |
直流5V |
太阳能供电 |
风光互补供电系统 |
通讯系统 | RS232有线 | 通讯距离0~20m | 用户根据现场情况选择通讯方式 |
RS485有线 | 通讯距离0~1000m |
无线微波电台 | 通讯距离0~1000m |
移动无线GPRS | 通讯距离不限 |
气象短信 | 通讯距离不限 |
观测支架 | 辐射观测支架 | 适合于辐射监测站长期使用 |
防雷系统 | 避 雷 针 | 用于保护现场气象站 | 用户根据现场情况选择避雷方式 |
