一、产品概述

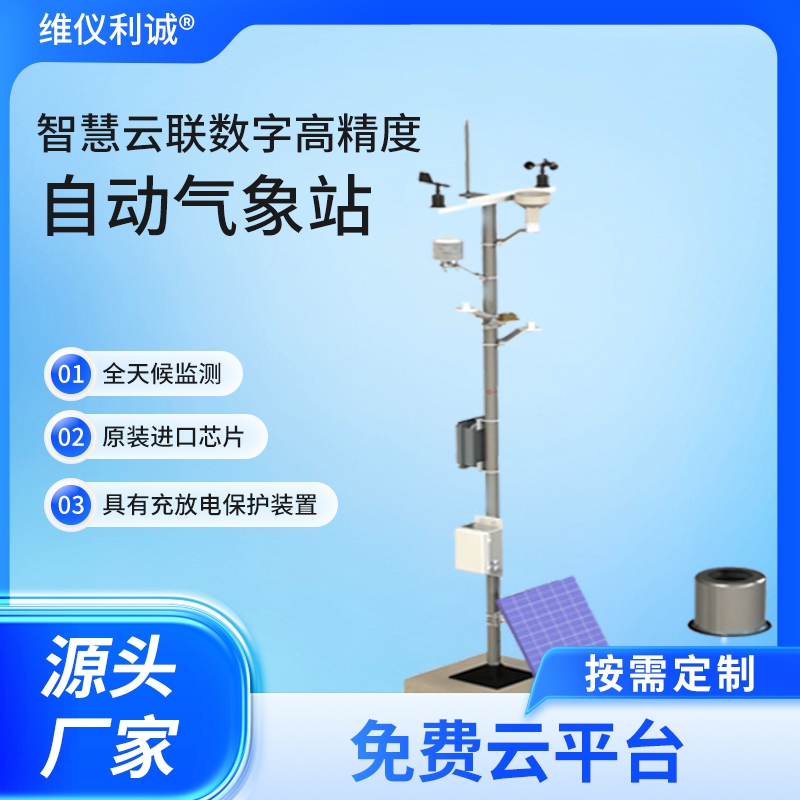

LQQ-DX1型智慧云联数字高精度自动气象站是按照国际气象组织（WMO）气象观测标准设计、生产的标准气象站。所有气象传感器指标均满足中华人民共和国气象行业标准（标准号：QX/T1-2000）是目前同行业中观测要素全、功能强大的数字高精度自动气象站。同时，该系统也实现全球定位功能的自动气象站。
自动气象站用于对大气温度、相对湿度、风向、风速、雨量、气压、太阳辐射、土壤温度、土壤湿度、能见度等众多气象要素进行全天候现场监测。具有APP手机气象信息服务功能，可以通过多种通讯方法与气象中心计算机进行通讯，将气象数据传输到气象中心计算机气象数据库中，用于对气象数据统计分析和处理。
自动气象站由气象传感器、微电脑气象数据采集仪、电源系统、防辐射通风罩、全天候防护箱和气象观测支架、通讯模块等部分构成。温湿度、风速风向等传感器为室外气象专用传感器，具有高精度高可靠性的特点。
广泛应用于气象、环保、考古、机场、农林、种植、抢险、水文、军事、仓储、科学研究等众多领域。
二、产品特点
1、领先科技: 标配全新一代云智慧气象环境数据采集器，内嵌工业级多核ARM数据处理器，可实现极速秒级多任务同步处理，包括源数据采集、精准算法处理、全网通云端通讯、智慧管控物联设备、绿色电源智能管理。
2、进口芯片：环境温湿度、大气压力传感器内部核心器件均采用欧洲、美国原装进口，保证数据源高精准、高稳定性采集。
3、简易安装：所有传感器、采集器、供电系统、支架连接件均按模块化快接方式设计。支架主体统一化采用304不锈钢50*50拉丝抛光方管，不易生锈、美观大方。简洁易懂，便于拆装是产品搭建的设计灵魂，现场安装只需1人自行组装调试。
4、全网通讯：云智慧气象环境数据采集器板载集成有4G十三模全网通无线通讯模块，可支持移动、联通、电信的2G\3G\4G手机卡。无需配置，上电自动连接智慧气象网络化云平台。
5、双云平台：电脑云与手机云同步开放。针对于电脑端用户可以在web浏览器中登录云平台进行数据查看、下载、控制、分析。针对于手机端用户可以通过微信扫码登录APP云端软件进行数据的查询分析。
6、软件管理：云端软件支持多级用户权限管理和职能分配、动态展示全域气象环境因子浓度分布、支持数据的查询与分析、数据报警设置，报警推送，事件处理统计，多角度深挖科学化数据支持；通过与前端智能设备通讯交互、智能分析、控制联动、可让使用管理人员及时了解数据中心运行状况，实现对数据中心全面管控。
7、绿色电源：支持AC220V和DC9～36V双模式供电，电源管理模块采用新一代智能管理器，可根据供电情况自动切换交、直流供电方式，并具有充放电保护装置，避免过充、过放对电池寿命产生伤害。
8、扩展功能：采用全新的物联管控系统模块，可以根据采集现场实时数据情况，设置联动机制后可对雾炮机、通风系统、升降温装置等进行启停操作。
三、技术指标
技术参数 | 测量范围 | 解 析 度 | 准 确 度 | 单 位 |
环境温度 | -40～125 | 0.1 | ±0.3 | ℃ |
相对湿度 | 0～100 | 0.1 | ±2 | %RH |
露 点 | -40～50 | 0.1 | ±0.2 | ℃ |
风 速 | 0～45 | 0.1 | ±（0.3+0.03V） | m/s |
风 向 | 0～359 | 1 | ±3 | ° |
降 水 量 | 0～999.9 | 0.1 | ±0.2 | mm |
雨雪感知 | 有/无 | / | / | / |
雪 厚 | 5～10000 | 0.25 | ±0.4% | mm |
大气压力 | 300～1100 | 0.1 | ±0.3 | hpa |
蒸 发 | 0～100 | 0.1 | ±1.5% | mm |
总 辐 射 | 0～2500 | 1 | ≤5% | w/m2 |
直接辐射 | 0～2500 | 1 | ≤2% | w/m2 |
散射辐射 | 0～2500 | 1 | ≤5% | w/m2 |
净辐射 | -2000～2000 | 1 | ≤5% | w/m2 |
紫外辐射 | 0～1000 | 1 | ≤5% | w/m2 |
光合有效 | 0～2000 | 1 | ≤5% | μmol m-2 s-1 |
分光辐射 | 0～2500 | 1 | ≤5% | w/m2 |
日照时数 | 0～24 | 0.1 | ±0.1 | h |
土壤温度 | -50～150 | 0.1 | ±0.2 | ℃ |
土壤湿度 | 0～100 | 0.1 | ±2 | %RH |
土壤水势 | -10～-500 | 0.1 | ≤10% | Kpa |
热 通 量 | -500～500 | 1 | ≤5% | w/m2 |
土壤盐分 | 0～15 | 0.01 | ±0.5% | mS/cm |
土壤PH | 1～14 | 0.1 | ±2% | PH |
二氧化碳 | 0～2000 | 1 | ±5% | ppm |
背板温度 | -50～150 | 0.1 | ±0.2 | ℃ |
黑球温度 | -40～100 | 0.1 | ±0.2 | ℃ |
光 照 度 | 0～200000 | 1 | ≤7% | Lux |
叶面湿度 | 0～100 | 0.1 | ＜10 | %RH |
能 见 度 | 10～20000 | 10 | ±10% | m |
水 位 | 0～100 | 0.01 | 0.5%FS | m |
噪 声 | 20～130 | 0.1 | ±5 | dB |
四、设备目录
类 别 | 设 备 | 说 明 | 配置情况 |
气象传感器 | 环境温度传感器 | 用于测量各个气象指标 | 用户选配不同的气象传感器，构成二要素、三要素、四要素、五要素、六要素、七要素、八要素、九要素、十要素及多要素自动气象站 |
环境湿度传感器 |
风速传感器 |
风向传感器 |
雨量传感器 |
雪厚传感器 |
大气压力传感器 |
蒸发传感器 |
总辐射传感器 |
直接辐射传感器 |
散射辐射传感器 |
净辐射传感器 |
紫外辐射传感器 |
光合有效传感器 |
分光辐射传感器 |
日照传感器 |
土壤温度传感器 |
土壤湿度传感器 |
土壤水势传感器 |
土壤热通量传感器 |
土壤盐分传感器 |
土壤PH传感器 |
环境气体传感器 |
背板温度传感器 |
黑球温度传感器 |
光照度传感器 |
叶面湿度传感器 |
能见度传感器 |
水位传感器 |
噪声传感器 |
百 叶 箱 | 轻型百叶箱 | 用于气温湿度的正常气象测量 | 与气温、空气湿度传感器同时配置 |
数据采集仪 | 气象数据采集仪 | 采集、显示、记录、通讯气象数据 | 标准配置 |
电源系统 | 交流220V | 对现场气象站供电，保证正常工作 | 用户根据现场情况选择供电方式 |
直流12V |
直流5V |
太阳能供电 |
风光互补供电系统 |
通讯系统 | RS232有线 | 通讯距离0～20m | 用户根据现场情况选择通讯方式 |
RS485有线 | 通讯距离0～1000m |
无线微波电台 | 通讯距离0～1000m |
移动无线GPRS | 通讯距离不限 |
气象短信 | 通讯距离不限 |
野外防护箱 | 防 护 箱 | 用于防护气象数据采集仪、通讯设备、电源系统、防雷系统 | 标准配置 |
气象站支架 | 观测支架 | 2.2米可移动支架 | 用于放置气象传感器、轻型百叶箱、野外防护箱等气象设备，用户根据现场情况选择安装方式 |
3米固定支架 |
10米国家气象标准支架 |
30米、50米、10米梯度观测塔 |
防雷系统 | 避 雷 针 | 用于保护现场气象站 | 用户根据现场情况选择避雷方式 |
电源防雷器 |
信号防雷器 |
